一、用途
JBK3系列機床控制變壓器是引進德國西門子公司技術并結合本廠的制造工藝而開發的，產品質量及各項性能均符合VDE0550、IEC439、GB6450、JBT5555等標準的相關技術要求。
JBK3系列機床控制變壓器適用于交流50-60Hz，輸入輸出額定電壓不超過500V，作為各行各業的機械設備，一般電器的控制電源和工作照明、信號燈的電源之用。

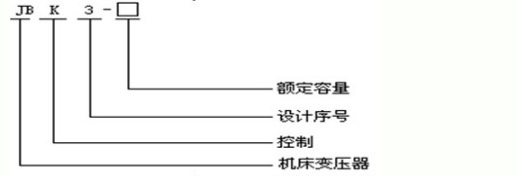

二、型號及含義

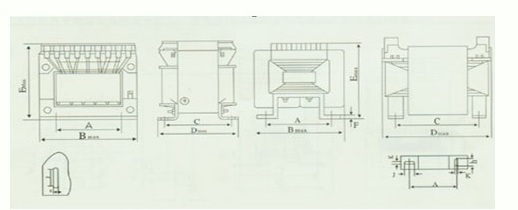

三、外形尺寸
四、安裝尺寸
|
型 號 |
Bmax |
Dmax |
Emax |
安裝孔距 |
安裝孔 K或K*J |
Emax |
|
|
A |
C |
||||||
|
JBK3-40.63 |
78 |
72 |
89 |
56±0.4 |
51±2 |
4.8*9 |
12 |
|
JBK3-100 |
85 |
85 |
94 |
64±0.4 |
66±2 |
4.8*9 |
12 |
|
JBK3-160 |
96 |
91 |
109 |
84±0.4 |
73±2 |
5.8*11 |
14 |
|
JBK3-250 |
96 |
105 |
109 |
84±0.4 |
87±2 |
5.8*11 |
14 |
|
JBK3400 |
120 |
109 |
123 |
90±0.4 |
90±2 |
7*12 |
18 |
|
JBK3-630 |
150 |
112 |
150 |
122±0.5 |
90±2 |
7*12 |
22 |
|
JBK3-1000 |
160 |
195 |
151 |
126±2 |
152±2 |
7*12 |
18 |
|
JBK3-1600 |
184 |
220 |
163 |
140±2 |
176±2 |
7*12 |
18 |
|
JBK3-2500 |
200 |
250 |
171 |
172±2 |
200±2 |
7*12 |
18 |
以上為常規，如有特殊規格及高電壓、大電流、多抽頭加5%～15%銷售價
